Vodní elektrárna Vrané nad Vltavou

Posledním stupněm vltavské kaskády je vodní elektrárna Vrané, která byla vybudována jako první velká vodní elektrárna na Vltavě již v roce 1936.

Její nádrž, s celkovým objemem 11,1 mil. m³ vody a délkou 12 km na Vltavě a 3 km na řece Sázavě, vyrovnává spolu s nádrží ve Štěchovicích špičkový odtok z elektrárny Slapy.

Provoz je dálkově řízen z centrálního dispečinku vltavské kaskády ve Štěchovicích tak, aby zabezpečoval dlouhodobý vyrovnaný odtok z celé kaskády.

Prohlédněte si brožuru k 80. výročí zahájení provozu ve Vrané n. Vlt.

Vybudováním vltavské kaskády se kvalita vody zlepšila natolik, že v úseku Vltavy od Vraného po soutok s Berounkou jsou úspěšně chováni pstruzi a hlavatky. Vodní elektrárna Vrané s výkonem 13,88 MW vyrábí levnou, ekologicky čistou elektrickou energii a umožňuje špičkový provoz vodní elektrárny Slapy. Její nádrž slouží současně jako spodní nádrž pro přečerpávací vodní elektrárnu Štěchovice II.

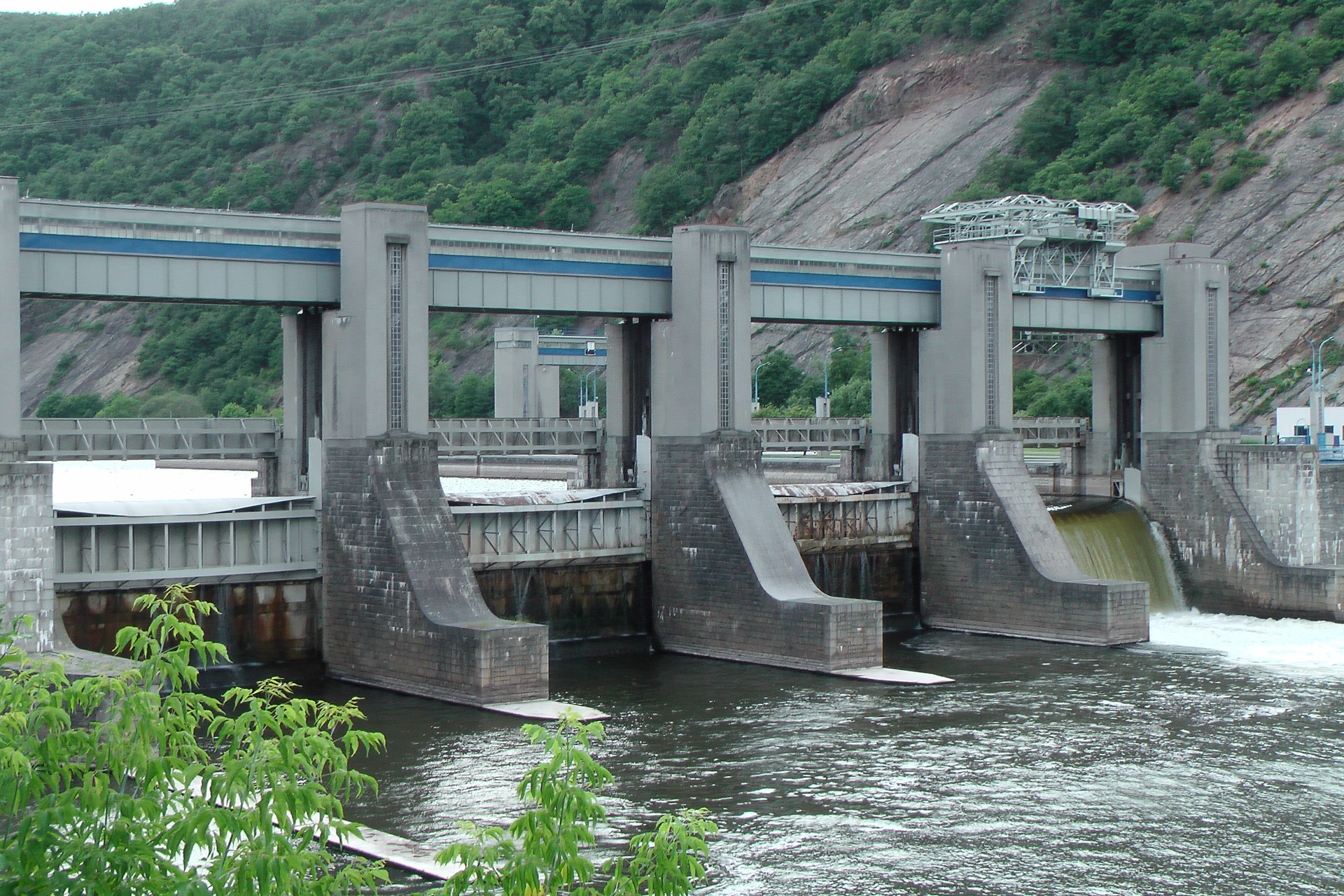

Vodní dílo Vrané je vybaveno pro zajištění plavby na tomto úseku Vltavy dvěma plavebními komorami. Bylo vybudováno v letech 1930 - 36. Vzdouvací zařízení tvoří jez se 4 přelivy o šířce 20 m, hrazenými na výšku 9,4 m ocelovými hradidly. Budova vodní elektrárny o rozměrech 51 x 11 m a výšce 18 m je umístěna na pravém břehu a má klasické vybavení průtočné elektrárny. V letech 1978 - 80 byla provedena modernizace soustrojí (výměna oběžných kol turbín), která zvýšila účinnost a hltnost turbín. V roce 1994 byla ukončena další modernizace spočívající ve zbudování řídicího systému zapouzdřené rozvodny 110 kV a vnitřní rozvodny 22 kV. Tím bylo umožněno zahájit bezobslužný provoz elektrárny od 1. 5. 1996.
